CANchecked multifunkčný displej do vzduchové Hyundai i30N PD LHD MFD28 Gen2 preFL

MFD28 Hyundai i30N vFL Display - Odomknite silu dát

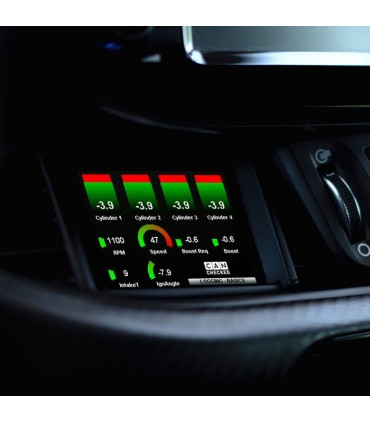

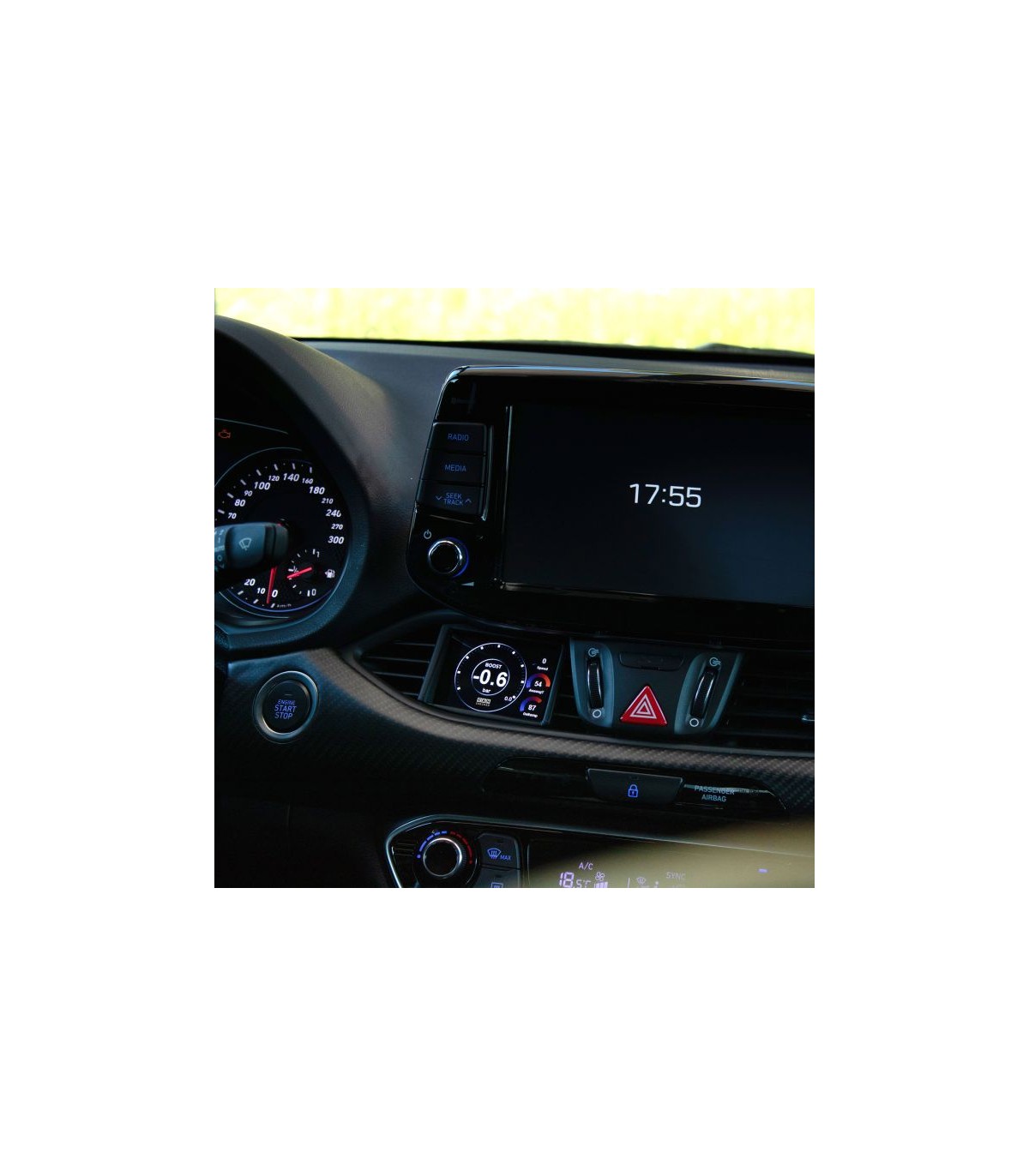

Predstavujeme náš pokročilý displej pre modely MFD28 Hyundai i30N vFL. S týmto špičkovým displejom získate prístup ku všetkým údajom z riadiacej jednotky motora, a to ku všetkým. Náš displej sa pýta senzorov priamo prostredníctvom protokolu Can Bus a informácie prezentuje na našom spoľahlivom displeji MFD28. Displej MFD28 Hyundai i30N vFL sa bez problémov integruje do interiéru vášho vozidla vďaka na mieru vyrobenému rámčeku, ktorý napodobňuje originálny diel.

Vyladili sme protokol Can Bus špecifický pre výrobcov, aby sme dosiahli maximálnu rýchlosť dotazovania.
Kľúčové vlastnosti:

 Dokonalá integrácia do interiéru vozidla
 Snímanie až 128 snímačov
 10 individuálne konfigurovateľných zobrazení prostredníctvom DSS - softvéru pre nastavenie displeja
 Predkonfigurované zobrazenia na okamžité použitie
 Jednoduchá inštalácia plug-and-play - stačí pripojiť a začať používať
 4 ďalšie analógové vstupy na meranie teploty výfukových plynov, tlaku oleja a ďalších parametrov
 Priama integrácia snímača etanolu
 Vynikajúca čitateľnosť vďaka voliteľnej fólii proti oslneniu
 Dotazovanie senzorov na úrovni diagnostických nástrojov výrobcu

Ďalšie funkcie:

Meranie výkonu: Meranie časov zrýchlenia pomocou nášho widgetu výkonu - 0-100, 100-200, 0-200

Zaznamenávanie dát: Záznam všetkých dát na internú kartu SD - na vyžiadanie alebo trvalo. Všetky dáta z poslednej jazdy sú uložené.

Prednastavené upozornenia: Aktivujte a upravte prednastavené výstražné správy, napríklad keď teplota výfukových plynov prekročí 900 stupňov.

Ďalšie 4 analógové vstupy: Pripojte ďalšie snímače teploty a/alebo tlaku pre ďalšie možnosti monitorovania, vrátane teploty výfukových plynov alebo protitlaku výfukových plynov. K jednému z digitálnych vstupov je možné pripojiť snímač etanolu.

Čítanie a odstraňovanie chýb: Čítanie chýb z riadiacej jednotky motora av prípade potreby ich ľahké odstránenie.

Prispôsobenie: Navrhnite si vlastné stránky, pridajte vlastné fotografie alebo spustite animácie.

Bezproblémová integrácia do vozidla: Náš displej je vhodný pre všetky vozidlá Hyundai i30N vFL s ľavostranným riadením MFD28. K dispozícii je aj verzia pre pravostranné riadenie.

Prístup ku všetkým údajom riadiacej jednotky motora: Súbor TRI je štandardne dodávaný s predkonfigurovaným displejom. Tento súbor definuje všetky snímače, na ktoré sa môžete pýtať, vrátane:

Teploty: Teplota chladiacej kvapaliny motora, teplota nasávaného vzduchu, teplota výfuku, teplota prevodovky.

Tlaky: Tlak plnenia, okolitý tlak, tlak oleja.

Lambda/zmes: cieľová/skutočná hodnota, krátkodobé prispôsobenie lambda, dlhodobé prispôsobenie lambda, MAF, zaťaženie motora, krútiaci moment.

Dynamika vodiča: Brzdný tlak, rýchlosť vozidla, uhol zošliapnutia plynového pedála/poloha plynového pedála.

Ostatné: Otáčky, celkový uhol zážihu, prevodový stupeň, napätie batérie, korekcia uhla zážihu na valec.

Analógové vstupy: Ďalšie snímače, ako je teplota oleja, tlak paliva, tlak oleja, teplota výfukových plynov a ďalšie, vrátane snímača etanolu pre vozidlá Flex Fuel.

Upozorňujeme, že nie každý motor poskytuje všetky tieto hodnoty.
Pre ktoré motory a modely je tento displej vhodný?

Rámček displeja je vhodný pre všetky vozidlá s ľavostranným riadením MFD28 Hyundai i30N vFL.

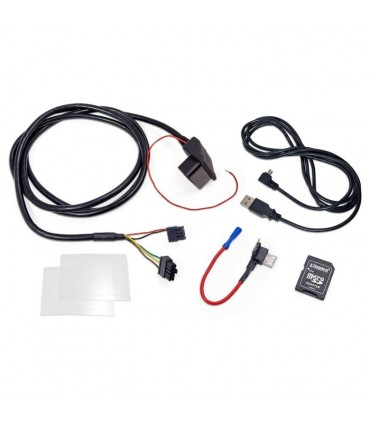

Súprava obsahuje:

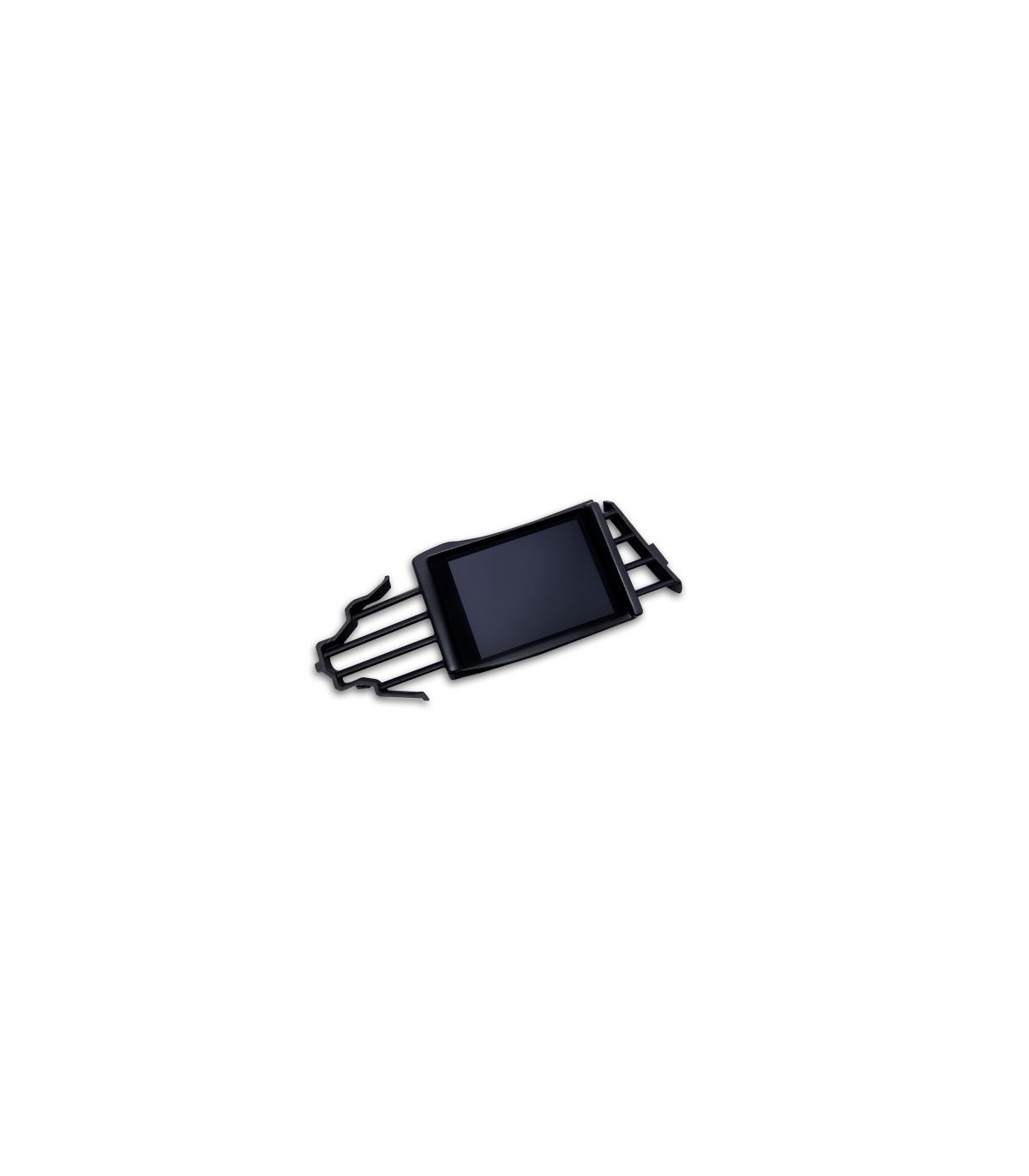

 Dátový displej MFD28 Gen2 integrovaný do mriežky ventilácie
 Pripojovací kábel
 Stručnú príručku
 Dátový kábel USB
 SD karta (predinštalovaná v displeji)
 Adaptér karty SD
 Fólia na displej (antireflexná)

Pripojenie a rozšírenie:

Cez štyri analógové vstupy je možné pripojiť ľubovoľný snímač - lineárne snímače 0-5 V aj NTC snímače.

Senzory Dsiplay s kontrolou CAN sú štandardne v súboroch TRI/TRX a vyžadujú iba pripojenie:

 AIN1: Snímač teploty
 AIN2: Snímač pre snímač teploty spalín typu K
 AIN3: Snímač tlaku 0-10 barov
 AIN4: Snímač pniaceho tlaku 0-5,5 bar absolútne

Je možné pripojiť aj externé svetlo pre radenie rýchlostných stupňov s 8 LED diódami. Môže blikať rôznymi farbami a limitmi a farby je možné konfigurovať priamo na displeji.

Priamo k displeju je možné pripojiť aj etanolový senzor. Na to je potrebné použiť rezistor (10 K) medzi 5 V a signálom. Obsah etanolu a teplotu paliva potom môžete zobraziť a zaznamenať priamo na displeji.
Voliteľné príslušenstvo

 CC24000 SLM08 - ukazovateľ radenia rýchlostných stupňov
 CC22100 CBD08 - blok rozvodu Can s 8 vstupmi
 CC22902 NTC01 - čidlo teploty kvapaliny 1/8" NPT
 CC22903 TCC01 - prevodník signálu EGT sondy typu K 0-1250 °C
 CC22901 FLP01 - snímač tlaku 0-10 Bar (145psi) M10x1
 CC22900 BST01 - snímač tlaku 0-5,5 Bar absolútne (80psi)

Návod na inštaláciu:

K dispozícii je ilustrovaný sprievodca inštaláciou, ktorý vám uľahčí montáž.

Využite plný potenciál svojho vozidla MFD28 Hyundai i30N vFL s naším pokročilým displejom. Ak máte akékoľvek otázky alebo potrebujete ďalšie informácie, neváhajte nás kontaktovať.
